振动筛除尘器的结构部分及工艺流程

发布时间：2022-06-08

矿山行业作业时，在振动筛运行过程中由于强烈的振动，也会产生大量的粉尘，一方面要对设备外部进行密封，另一方面设备上配置的除尘设备也是非常的。根据振动筛粉尘的性质，在出料口使用脉冲除尘器连接，能够简单、地将物料粉尘抽走，达到粉尘除尘净化的目的。

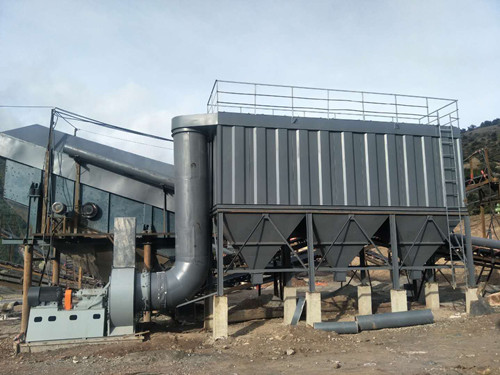

振动筛除尘器的结构分为灰仓、管道、除灰系统、排灰装置、吸风机等几大部分。

1.除尘过滤室分解：由滤袋室、花板、检修门、滤袋、骨架等。振动筛布袋除尘器是负压式，滤袋室结构，由钢板焊接连接，各室之间设有隔板，各室之间互相通风。除尘设备的花板采用冲床冲制加工而成，滤袋和骨架用卡箍胶圈套固定在花板上密封性好。

2.除尘灰斗采用钢板焊接而成，结构紧凑，灰仓有粉尘阻拦缓冲器，可使粗尘入口直接进入灰仓，有重力沉降净化效果，以防止大的气流冲击坏滤袋。

3.除尘管道和控制阀门布局，在除尘设备下进气管道装置、上有排气管道、振动筛除尘器各个路设有调节风量阀，能不同的扬尘风量的匹配。

4.排灰装置:在灰斗下部锁气排卸阀，以及时排灰口的灰斗没有空气泄漏。

5.除灰系统:电磁阀、脉冲阀、脉冲控制器、高压气罐和压缩空气的管道。

振动筛布袋除尘器工艺流程：

本设备是一种专门处理振动筛在作业时的粉尘净化设备，能较好的过滤振动筛在作业时产生粉尘污染的问题。作业时,当含有粉尘的气体从进气口进入除尘设备，先经过斜板转向灰斗，这时气流的速度减慢，比较粗的碎石粉尘因为惯性和自然沉降的原因会落入灰斗内，较细的粉尘会随着气流而进入过滤室进行过滤净化后的气体有风机排出，净化除尘达到排出浓度值及环境保护新的排出指标值。
