焦炉机侧炉头烟尘治理

焦化厂除尘器包括钢结构、除尘地面站、管网系统、集尘罩、焦炉及推焦车改造及其配套附属设施、附房、采暖、通风、给排水、消防、电气、仪表、照明等及其安装工程。

一、焦炉机侧炉头烟尘治理概况

1、该公司焦化部有两台焦炉，需要对两台焦炉出焦过程中产生烟尘进行收集处理，烟尘主要来自以下方面：

2、炭化室炉门打开后从炉头散发出的残余煤气，及由空气进入使部分焦炭和可燃气体燃烧产生的废气。

3、推焦时炉门处散发的粉尘。

4、机侧炉头产生的烟尘。

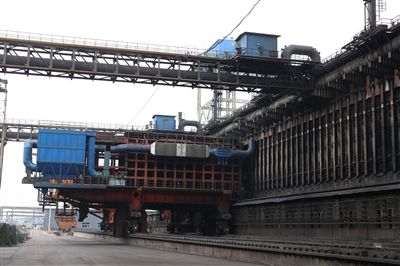

5、因现有焦炉在出焦过程中，机侧炉门有大量的烟尘逸出，需对焦炉机侧烟尘进行收集处理。新建机侧炉头烟尘收集系统，并对推焦车进行封闭改造。系统包括：地面除尘站（包括除尘器、风机、烟囱、配电室）、吸尘罩、通风水槽、除尘管网及配套设施等。

6、、两座焦炉共建一套烟气收集处理系统。

二、焦炉机侧炉头烟尘治理项目内容

a、烟尘收集装置；

b、通风水槽；

c、除尘管网；

d、地面除尘站；

e、配套公辅系统；

f、焦炉及推焦机改造。

三、焦炉机侧炉头烟尘治理及改造内容

本项目采取EPC形式，项目范围内的新建及改造部分的设计、供货、安装及系统调试、竣工验收均由投标方负责。

1、 工艺部分

新建机侧炉头烟尘收集系统，接入新建地面除尘站，主要包括吸尘罩、通风水槽、除尘管道、灭火冷却器、预喷涂、除尘器、输灰系统、风机、烟囱及配套附属施设，具体工艺流程见下图

（1）推焦作业过程中产生的烟尘的集中发生点位于推焦炉炉口上方及平煤口小炉门上方，为处理此逸散烟尘，需对焦炉和推焦机进行改造，将烟尘收集至除尘地面站进行处理。

（2）为了减少推焦机上集尘罩与焦炉之间连接时烟尘外逸的可能性，需对焦炉进行改造，将烟尘收集至新建除尘地面站进行处理。

（3）新建除尘系统管道与焦化干熄焦环境除尘器连接，使新除尘站可以做为干熄焦环境除尘站备用。

2、 供配电及控制系统

（1）整体考虑配电室区域的整体布局，本工程所有设备的配电、控制及自动化仪表由投标方统一设计，系统电气、控制及仪表等的完整性，即工程设计由投标方全部负责，招标方仅提供外部供电电源一路，电气设备及电气施工材料均由投标方供货及安装。

（2）自动化系统设计原则是尽可能的提高自动化程度，减少定员配置。所有设备控制分为集中操作室集中操作和现场就地操作两种形式，现场操作箱上设数字电流表。所有产品以、、为原则。

（3）控制电缆需选用蚀电缆，对于导电率高于5μs/cm液体流量测量，选用蚀性电磁流量计；对于测量腐蚀性介质时，应选用有蚀措施的仪表；模拟量信号需配信号隔离器，每个隔离器配独立的电源开关。

3、公辅设施

公辅设施包括：值班室（如果有）内给排水设施、采暖通风、供电、电信及信号设施，站内道路规划等。采暖采用余热蒸汽，采暖蒸汽压力0.2MPa，空调由甲方提供，设计时考虑空调插座。
