焦化厂除尘器改造焦炉烟气捕集方式后的超低排放效果

发布时间:2019-09-01
恒兴焦化厂布袋除尘器采用地面除尘站系统除尘,降低了焦炉生产区域的粉尘浓度,净化了工..

恒兴焦化厂布袋除尘器采用地面除尘站系统除尘,降低了焦炉生产区域的粉尘浓度,净化了工人生产操作环境,焦炉粉尘治理达到了炼焦行业和环保排放标准。该设计充分发挥地面除尘设备的净化处理能力,通过风机和管路系统的设计和控制使装煤除尘与焦侧除尘合为一个系统,节省了改造投资。

焦化厂除尘器改造方案采用地面站除尘技术+皮带密封除尘工艺,涉及焦炉炉体、推焦机、装煤机、移动式皮带小车等部分的工作,除尘工艺流程如下:焦炉炉口→吸尘罩→除尘管网→移动式皮带小车→除尘地面站→除尘风机→烟囱→大气。在焦炉机侧炉柱上方安装炉顶部遮烟罩,推焦、装煤作业前,推焦机上方吸尘罩活动部分在油缸的驱动下提升,与焦炉顶部遮烟罩紧密贴合,两侧防风罩在油缸驱动下转动的角度,实现两侧与炉体密封。地面除尘站风机由变频器控制,从低速切换到高速运行,然后开始开闭炉门、推焦、装煤等。

焦化厂除尘器改造操作步骤:

1、在炉门上方加装烟气导流板,导流板延伸到炉柱外侧200mm,将烟气导到车载吸尘罩内。

2、对两台装煤进行改造,在煤箱前部,与炉柱间的位置加设移动伸缩的活动密封罩,密封罩由液压油缸驱动。密封罩为L形,煤箱两边各设一个,前端贴近炉柱,左右侧与煤饼贴近,形成密封罩,减少野风的进入,使从碳化室逸出的烟气从密封罩内上升进入设在密封罩上部的吸尘管道内。

3、对两台推焦车进行改造,在推焦杆及摘门机构上部设置半密封吸尘罩。吸尘罩为二次捕集形式,在炉门外侧正对炭化室设矩形吸风管道,吸风口正对炭化室。从炭化室逸出的70%的烟气由此吸尘口捕集。在吸尘管道上方设大盖板,盖板左右两侧设挡风板,盖板后侧(操作室前部)延盖板长度设吸尘管道,吸尘管道上延盖板长设长缝形吸尘口,捕集前端未收集的约30%的烟气。

4、在滑线内侧设皮带槽密封管道,管道上设四台皮带导通小车,装煤车与推焦车各配一台,车载吸尘罩的吸尘管道与皮带导通小车连接,实现烟气的导通。

5、除尘站设置工艺管道、粘附性烟气吸附装置、除尘器、平衡阀、预喷涂装置、卸输灰装置、引风机组、烟囱、电气控制等,风机采用变频控制。

焦炉烟气除尘的捕集方式:

(1)采用移动烟罩捕尘和地面净化的结合方法。移动烟罩可把整个熄焦车盖住,烟罩上部设有冷却装置,以降低烟气温度。冷却后的烟气通过烟罩顶部可移动的小车式连接罩,进入水平烟气管道。烟气经水平气管道送至地面除尘站,在布袋除尘器中进行净化,尾气经过吸气机和排气筒排入大气,除尘效率可大于,尾气含尘量可小于10mg/m3。

(2)移动烟罩捕尘和地面系统。这种除尘方式地面处理系统设有袋式除尘器,当入口烟气含尘量为5-12gm3时,出口尾气含尘量可降至10mg m3,该系统的总压力降较大,耗电量较高。

(3)焦罐车除尘系统。这套系统的移动烟罩设在拦焦车上,采用一点接焦的焦罐可以减少烟罩下部断面,减轻烟罩重量。推焦时,移动烟罩上的连接管和焦罐车上洗涤装置的连接管对接,导焦槽和焦罐排放的烟尘被吸至湿式洗涤装置净化并降温,然后经吸气机和排气筒排入大气。车上设有水泵和水箱,推焦后,焦罐运行至熄焦塔时,将污水排出。

(4)采用热浮力罩。推焦排出的烟气温度,密度小,具有浮力。浮力罩就是根据这一原理设计。从熄焦车上排出的烟尘进入罩内,依靠浮力上升至顶部的除尘装置先脱出大颗粒物,然后进入洗涤室进一步除尘,再经罩顶排入大气。导焦槽和拦焦车排入的烟气则由吸气机抽吸,经吸气管进入另一台水洗涤器除尘。浮力罩除尘设备少,投资和操作费用,但除尘效率不够高一般为80%-。

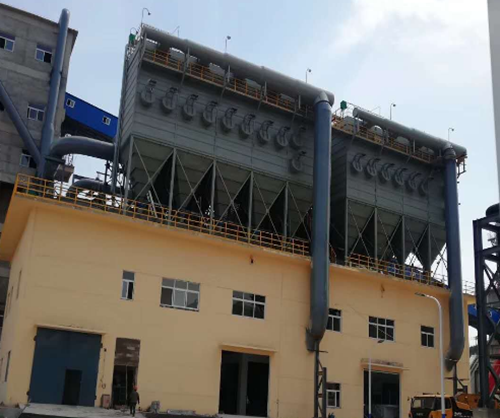

我公司焦炉地面除尘站改造后除尘、运行稳定,不受煤种的影响,可出口粉尘浓度小于20mg/Nm3。
