小型脉冲滤筒除尘器是一种含尘气体净化设备. 其具有净化、适用范围广、运行噪音小、工作、结构简单、操作维修简便、使用寿命长等特点。设备用于收集干燥、细小的非纤维性粉尘,回收有用物料,生产环境、防治大气污染等。
一、系统结构

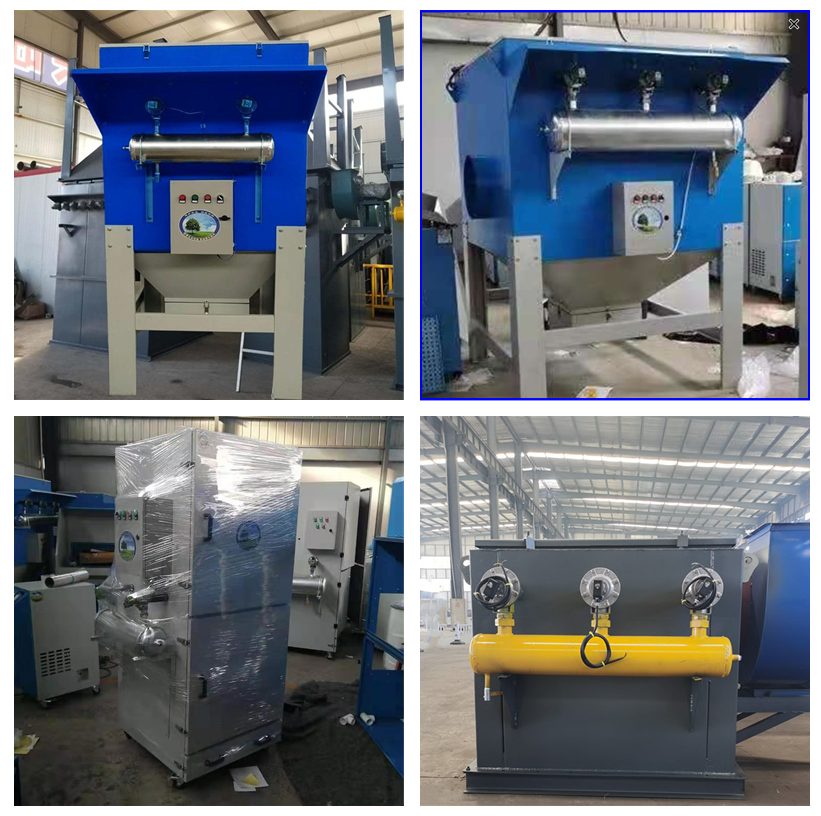

小型脉冲滤筒除尘器是由上箱体、下箱体、滤筒、灰斗、排灰阀及脉冲清灰系统组成。上箱体为净气室,设有出风口;下箱体为尘气室,由进风口、检查门、灰斗和排灰阀组成,下箱体内安装滤筒。脉冲清灰系统包括压缩空气过滤减压两联件、气包、电磁脉冲阀、喷吹管和脉冲喷吹控制仪。
二、工作原理:
含尘气体由风管引入除尘器后,由于气流断面突然扩大,气流速度减小,其中颗粒粗大的尘粒,在重力和惯性力的作用下沉降于集尘灰斗内;粒度细、密度小的尘粒进入过滤室后,通过布朗扩散、筛滤、碰撞、钩挂、静电等综合效应,使粉尘被沉积在滤料表面,而被净化后的气体进入气室,由排风管经风机排出。
脉冲式滤筒除尘器的阻力随滤料表面粉尘厚度的增加而增大。在阻力达到某一规定值时,脉冲控制仪便控制脉冲阀的启闭进行清灰。当脉冲阀开启时,气包内的压缩空气通过脉冲阀经喷吹管上的小孔,喷射出一股高压的引射气流,从而形成一股相当于引射气流容积的1~2倍的诱导气流,一同进入滤筒内,使滤筒内出现瞬间正压并产生鼓胀和微振,使沉积在滤料上的粉尘脱落,掉入灰斗内。灰斗内收集的粉尘通过卸灰阀,定期排出。
脉冲阀按照设定好的脉冲时间和脉冲间隙按滤筒顺序轮流清灰,清灰过程中,不影响除尘器的正常使用。
三、工艺特点:
1、小型脉冲滤筒除尘器采用一体化设计,体积小,满足现场各类有限空间,安装方便,使用维修工作量小。
2、按钮式触点开关,软启动模式,电流小、且使用时间长。
3、可由不同数量和规格的滤筒组合而成,用户可根据要求制定相应过滤面积的灵活组合。
4、除尘器与风机合为一体,根据不同的产尘点,设备可灵活移动进行除尘。
5、集尘室可选用碳钢和不锈钢集尘桶,的桶内旋风分离器设计,具有很好的强度和性,吸收各类工业粉尘、颗粒或用于昂贵物质的回收。
6、小型脉冲除尘器采用压缩空气脉冲喷吹滤筒的方式自动清粉尘并回收。
脉冲滤筒除尘器的除尘效率远高于传统的除尘设备,应用范围广泛,可选择的也多,减少了物质的排放,解决了污染问题。此设备可以根据自己适合的工况去进行自由定制!
