电炉除尘器管道的设计

发布时间：2018-05-05

电炉除尘器管道的设计：

铸造厂电炉除尘器除尘风量的合理分配和平衡调节就显得非常   。为此，我们采取的具体技术措施如下：

进行系统总处理风量较核，并留有   余量，风机全压参数按并联除尘系统“不利回路原则”选取。

除了按距离远近、所需风量确定主、支管管径，系统通风阻力平衡外，在各支管上设置流量调节电动阀、各次支管上设置调节手动阀，实现风管分配风量的原则，为主风管、二级为主支风管、为次支风管。

电炉布袋除尘器管网部分设计采用中速、低阻管道系统设计；管道烟尘流速设计采用18--22m/s，合理管道系统布置，减少管程、弯头及突变，合理选择管道截面、弯头弯曲半径，处理好管道系统的动态平衡，减少不   的阻力损失，同时控制管道烟尘流速，以降低管道系统运行成本。

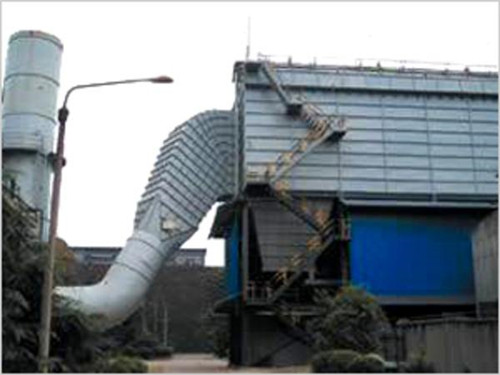

电炉布袋除尘设备管道采用Q235钢板管道。管道走向根据现场情况待定，走向需美观简洁，合理避让，不得影响车间生产需求。由于设备安放在室外，管道平行管道较多，可能会造成积灰现象。在管路上设置2个检查孔，如发生积灰时，方便及时处理。
